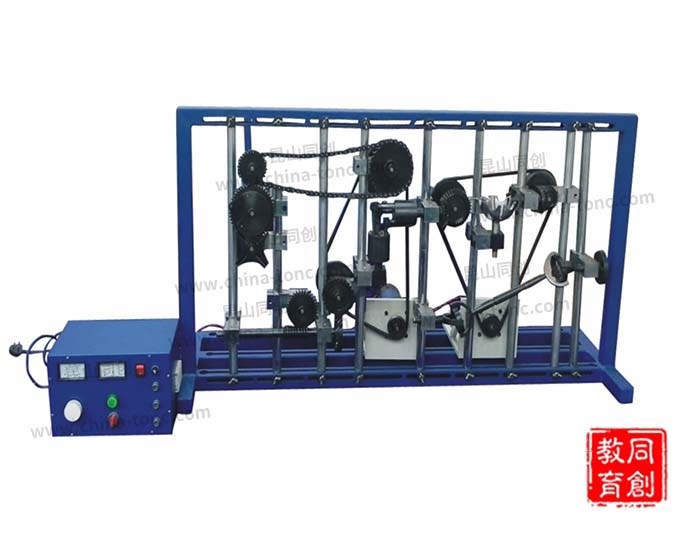

    TC-KJX型空间机构创新组合及虚拟演示实验台

    • 所属分类：机械创新设计系列
    • 点击次数：309次
    • 发布日期：2023-12-01
    • 分享到：
    • 销售一部
      苏、沪、新、藏、青、宁、甘
    • 销售二部
      皖、浙、鲁、豫、川、渝、云、湘、鄂
    • 销售三部
      京、津、冀、晋、黑、吉、辽
    • 销售五部
      粤、桂、琼、贵、闽、赣、陕、蒙
    • 在线询价
    • 详情介绍

    一、概述：

    空间机构中的各构件不都在同一平面内或平行平面内运动，其运动多样、结构紧凑，且灵活可靠，许多用平面机构根本无法实现的运动规律和空间轨迹曲线，可以通过空间机构来实现，因而空间机构在各种工作机构中广泛应用；

    在机械系统设计中，执行机构要完成的功能和运动形式是各种各样的，而能实现同一功能或运动特性要求的机构又可以有多种类型，机构创新设计就是要搜索或构思各种能满足要求的机构或其组合，然后再按照运动性能、动力性能、工作性能以及经济性等多方面的指标进行评价、比较和选择，最终创造出最优方案。空间机构无疑是创新设计者机构搜索的重要领域；

    该实验台的设计拓展了机械原理实验的内容，更新或丰富机械原理实验内容，打破了传统的演示性、验证性和单一性实验模式，突出了以空间机构为对象的设计性、综合性实验。有利提升学生的实验综合和设计能力、创新能力和工程实践能力，为高校全新开放式虚拟实验室提供的一种创新设计、拼接、分析的综合实验设备。该实验台适于配置在开放实验室，供学生第二课堂使用，是构建开放型创新型实验室的重要设备之一。

    二、主要特点：

    1、将实验台的运动构件最大限度的一件多用，节约了实验场地和资源；

    2、本虚拟软件专门为空间机构而设计的，能够真实形象地完成30种机构运动的三维动画演示；

    3、本实验台涉及空间机构多，学生可以通过实验对空间机构具体化形象化，为今后的学习研究打下基础。

    三、实验项目：

    1、空间机构运动方案设计；

    2、空间机构装配实训；

    3、空间机构的结构分析。

    四、实验内容：

    1、空间机构运动方案设计：了解所提供的零件特点，构思机构组成方案，并绘制机构运动简图。

    2、空间机构装配实训：

    1）圆锥齿轮传动；                  16) 圆锥齿轮-槽轮机构；

    2）螺旋齿轮传动 ；                 17) 球面槽轮机构；

    3）链传动；                      18) 萨勒特（SARRUT）机构（3R-3R空间六杆机构）；

    4）圆锥齿轮-螺旋齿轮传动 ；           19) RSSR空间曲柄摇杆机构；

    5）螺旋齿轮-圆锥齿轮传动；            20) RCCR联轴器；

    6）螺旋齿轮-单十字轴万向联轴器；        21）RCRC揉面机构 ；

    7）圆锥齿轮-单十字轴万向联轴器 ；       22）圆锥齿轮-平面槽轮及球面槽轮；

    8）螺旋齿轮-双十字轴万向联轴器 ；       23）叠加机构 ；

    9）圆锥齿轮-双十字轴万向联轴器 ；       24）RRSC机构 ；

    10）螺旋齿轮-蜗杆蜗轮 ；             25）棘轮机构；

    11）圆锥齿轮-螺杆蜗轮 ；             26）齿轮齿条机构（两种）；

    12）螺旋齿轮-螺杆蜗轮-单十字轴万向联轴器；  27）盘形凸轮机构 ；

    13）圆锥齿轮-蜗牛蜗轮-单十字轴万向联轴器 ；  28）圆柱凸轮间歇运动机构；

    14）螺旋齿轮-双十字轴万向联轴器-蜗杆蜗轮 ；  29）RRRCRR机构 ；

    15）圆锥齿轮-双十字轴万向联轴器-蜗杆蜗轮 ；  30）自动传送链装置。

    五、主要技术参数：

    1、实验台机架 1个：外形尺寸 1200×350×650 mm；

    2、带减速器的交流电机  1台：功率N=90W/220V；转速n =0-100 r/min；

    3、零件存放箱1个；

    4、专用虚拟软光盘1张；

    5、装拆工具1套，扳手、螺丝刀、木锤等；

    6、实验指导书和使用说明书一份。
